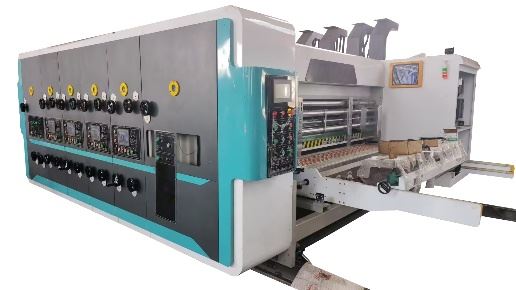

Modelis: 1400x2800
Techniniai parametrai
| Duomenys/modelis | 900x2000 | 900x2400 | 1200x24000 | 1200x2800 | 1400x2400 | 1400x2800 | 1600x2800 | 1600x3200 | 1600x3600 |
| Maksimalus mašinos greitis (vnt./min.) | 300 | 300 | 250 | 220 | 220 | 200 | 200 | 180 | 120 |
| Maksimalus padavimo dydis (mm) | 880x2000 | 880x2400 | 1180x2400 | 1180x2800 | 1380x2400 | 1380x2800 | 1570x2800 | 1570x3200 | 1570x3600 |
| Minimalus padavimo dydis (mm) | 280x660 | 280x660 | 320x680 | 320x680 | 360x680 | 360x680 | 420x710 | 420x710 | 420x710 |
| Praleisti maitinimą (mm) | 1100x2000 | 1100x2400 | 1500x2400 | 1500x2800 | 1700x2400 | 1700x2800 | 1900x2800 | 1900x3200 | 1900x3600 |
| Maksimalus spausdinimo plotas (mm) | 850x2000 | 850x2400 | 1150x2400 | 1150x2800 | 1350x2400 | 1350x2800 | 1540x2800 | 1540x3200 | 1540x3600 |
| Spausdinimo plokštės storis (mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
Flexo Rotary Die Cutter rotacinio štampavimo dalies valdymas
Šablono storio pasirinkimas: šablono storis turi būti parenkamas pagal popieriaus storį. Paprastai trijų sluoksnių kartonui naudojamas 16 mm štampavimo-šablonas, o penkių sluoksnių kartonui naudojamas 13 mm storio štampavimo-šablonas.
Guminio pagalvėlės volelio ašinis poslinkis (1 pav.): guminio pagalvėlės volelio poslinkis į kairę ir į dešinę yra valdomas kumštelio mechanizmu, judesio į kairę ir į dešinę diapazonas yra ±20 mm. Taip daugiausia siekiama išvengti, kad štampavimo-pjovimo ašmenys nenupjautų toje pačioje padėtyje, nes tai gali veiksmingai apsaugoti nuo per greito guminės trinkelės sugadinimo ir taip pailginti guminės trinkelės tarnavimo laiką. Judėjimas prasideda kaskart, kai šablono volas išeina iš pjovimo padėties, kiekvienas poslinkis yra 1–2 mm.
Guminio trinkelės volelio poslinkis aukštyn-ir -žemyn (2 pav.) pasiekiamas reduktoriumi, varančioje ekscentrinę pavarą, kurios reguliavimo diapazonas yra ±8 mm.
Pjovimo-šablono montavimas, skirtas Flexo Rotary Die Cutter
Pjovimo{0}}skiltyje naudojami šablonai yra gana tikslūs ir dažniausiai užsakomi iš specializuotų gamintojų pagal pateiktus brėžinius ir dėžutės pavyzdžius.
Todėl techninės detalės nebus pateiktos. Pirmiausia medinio šablono tvirtinimo angos turi būti sulygiuotos su šablono volelio varžtų angomis. Sulygiuokite vidurinę šablono liniją su veleno vidurio linija, tada varžtais pritvirtinkite prie šablono volelio. Šablono volelio ašinį poslinkį galima reguliuoti varikliu{3}}varomu sraigtiniu mechanizmu, kad jis būtų suderintas su Flexo Rotary Die Cutter spausdinimo dalimi
Pastaba: šablono voleliui sumontuoti naudojamų varžtų ilgis neturėtų būti savavališkai keičiamas, nes priešingu atveju lengva nulupti štampavimo- įvorę. Pjovimo įvorei nuimti galima pagaminti specialų įrankį. Naudokite 8 mm apvalų plieninį strypą, maždaug 100 mm ilgio, su privirinta T- formos rankena. Išilgai perimetro iškirpkite 2 mm pločio ir 3 mm gylio plyšį.
Guminių trinkelių montavimas (žr. vaizdo diską ir instrukcijų vadovą guminių trinkelių montavimo įrankių dėžėje)
Guminių trinkelių montavimas yra labai paprastas; nereikia išardyti štampavimo -pjovimo volelio. Tiesiog įspauskite guminę trinkelės juostelę į pjovimo volelio griovelį.
Įdiekite juos nuosekliai (naudojant specialų įrankį). Sumontavus, guminis trinkelės volelis sukasi kartu su štampavimo -pjovimo voleliu štamp-pjovimo metu, kad štampo-pjovimo peilis pakartotinai nepjautų toje pačioje guminio trinkelės volelio padėtyje ir kompensuotų linijinio greičio paklaidą tarp štampo-pjovimo volelio ir gumos trinkelės pjovimo volelio. Guminės pagalvėlės pagamintos iš sintetinės gumos; eksploatacijos metu tinka maždaug 1 mm pjovimo gylis. Kuo gilesnis pjūvis, tuo trumpesnis štampavimo-tarnavimo laikas.
